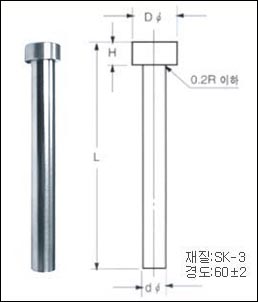

      EJECTOR PIN (SK-3)

  ● 공차표

구분
호칭치수
dØ DØx0 H
치수 허용차 치수 허용차
1.0 1.0 -0.01
-0.03 		  5 3 -0.08
1.5 1.5
2.0 2.0   6 4
2.5 2.5
3.0 3.0   7
3.5 3.5
4.0 4.0   8 6
4.5 4.5
5.0 5.0   9
6.0 6.0 -0.01
-0.04 		10
7.0 7.0 11
8.0 8.0 13 8
10.0   10.0   15
12.0   12.0   17

● 규격표
(단위: mm)
길이
직경
100 150 200 250 300 350 400 450 500 600
   1.0 Ø ○ ○
1.5 ○ ○ ○
2.0 ○ ○ ○ ○
2.5 ○ ○ ○ ○
3.0 ○ ○ ○ ○ ○
3.5 ○ ○ ○ ○ ○ ○
4.0 ○ ○ ○ ○ ○ ○ ○
4.5 ○ ○ ○ ○ ○ ○ ○ ○
5.0 ○ ○ ○ ○ ○ ○ ○ ○ ○
5.5 ○ ○ ○ ○ ○ ○ ○ ○ ○
6.0 ○ ○ ○ ○ ○ ○ ○ ○ ○
6.5 ○ ○ ○ ○ ○ ○ ○ ○ ○
7.0 ○ ○ ○ ○ ○ ○ ○ ○ ○
7.5 ○ ○ ○ ○ ○ ○ ○ ○ ○
8.0 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
8.5 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
9.0 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
9.5 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
10.0   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
11.0   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
12.0   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

▶ 주문방법
  Type d x 전장 L
  SK 밀핀 6.0 x 200 - 10EA
