▶ 제품소개 > 금형 핀 > 이젝터핀
SK-3 | SKD-61/SACM-645 | SKH51 | STEPPED/SQUARE | SLEEVE

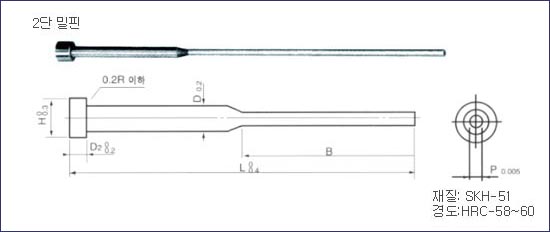

      STEPPED EJECTOR PIN


● 규격표
(단위: ㎜)
D P L B D2 H
3 1.0
(0.3~0.9) 		100 60 6 4
150 90
3 1.5
(1.0~1.4) 		100 60 6 4
150 90
4 2.0
(1.6~1.9) 		100 60 8 6
150 90
4

2.5
(2.1~2.4)

100 60 8 6
150 90

※ P부위의 (    )규격은 주문제작품임
※ P부위가 Ø3 이상도 제작가능함

  Type Px 전장 L
  2단 밀핀 1.5 x 150 - 10EA

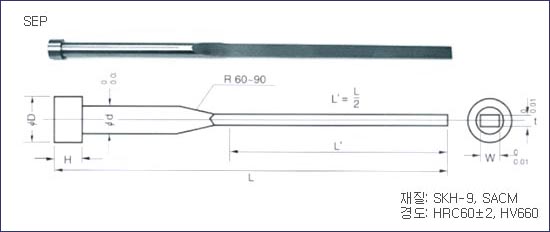

      SQUARE EJECTOR PIN (각형핀)


● 규격표
(단위: ㎜)
No. W t d D H L
100 125 150 175 200 250
 1 1.2 0.4 2.0 6 4 ○ ○
 2 1.5 0.4 2.0 6 4 ○ ○
 3 0.5 ○ ○
 4 2.0 0.4 2.5 6 4 ○ ○
 5 0.5 ○ ○
 6 0.6 ○ ○
 7 2.5 0.5 3.0 6 4 ○ ○
 8 0.6 ○ ○
 9 0.8 ○ ○
10 3.0 0.6 3.5 7 4 ○ ○ ○
11 0.8 ○ ○ ○
12 1.0 ○ ○ ○
13 3.5 0.8 4.0 8 6 ○ ○ ○
14 1.0 ○ ○ ○
15 1.2 ○ ○ ○
16 4.0 0.8 5.0 9 6 ○ ○ ○ ○ ○
17 1.0 ○ ○ ○ ○ ○
18 1.2   ○ ○ ○ ○
19 5.0 1.0 6.0 10  6   ○ ○ ○ ○
20 1.2   ○ ○ ○ ○
21 1.5   ○ ○ ○ ○
22 6.0 1.2 7.0 11  6   ○ ○ ○ ○
23 1.5   ○ ○ ○ ○
24 2.0   ○ ○ ○ ○
25 7.5 1.5 8.0 13  8   ○ ○ ○ ○
26 1.2   ○ ○ ○ ○ ○
27 8.0 1.5 10.0  15  9   ○ ○ ○ ○ ○
28 2.0   ○ ○ ○ ○ ○
29 10.0  2.0 12.0  17  8   ○ ○ ○ ○ ○

※ 특수사이즈 주문 제작

  ▶ 주문방법
  Type No. x 전장 L
  SEP 10 x 150 - 10EA
