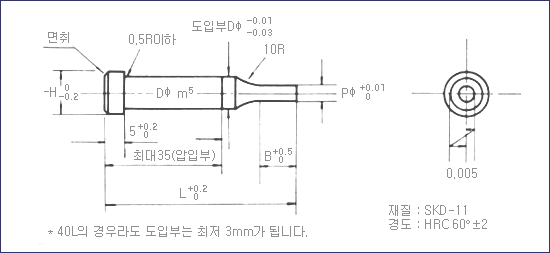

▶ 제품소개 > 금형 핀 > 펀치핀   PUNCH | PIERCE BURING | KICKER-BURING | 표준이형 LONG | 표준이형 SHORT   KICKER-표준이형 | KICKER(JECTOR) BLANK | KICKER SHORT | PILOT LONG   PILOT SHORT | STRAIGHT PILOT | PUNCH-BRANKING | STRAIGHT             PUNCH       ● 주문방법       (TYPE DØ) - (길이 L) - (先端치수 PØ) … 수량   (예) DPL 8 - 60 - 4.05 … 10本     ● 刃 LONG TYPE 규격표[DPL] (단위: ㎜) TYPE DØ H PØ (先端徑) B (刃長) L (全長) 40 50 60 70 80 90 100 DPL  3  5  1.00~ 2.97 13 ○ ○ ○ ○ - - -  4  7  1.00~ 3.97 ○ ○ ○ ○ - - -  5  8  2.00~ 4.97 - ○ ○ ○ ○ - -  6  9  2.00~ 5.97 - ○ ○ ○ ○ - -  8 11  3.00~ 7.97 19 - ○ ○ ○ ○ - - 10 13  3.00~ 9.97 - ○ ○ ○ ○ ○ ○ 13 16  6.00~12.97 - ○ ○ ○ ○ ○ ○ 16 19 10.00~15.97 25 - - ○ ○ ○ ○ ○ 20 23 13.00~19.97 - - ○ ○ ○ ○ ○ 25 28 18.00~24.94 - - ○ ○ ○ ○ ○   ● 刃 SHORT TYPE 규격표[DPS]   TYPE DØ H PØ (先端徑) B (刃長) L (全長) 40 50 60 70 80 90 100 DPS  3  5  1.00~ 2.97 8 ○ ○ ○ ○ - - -  4  7  1.00~ 3.97 ○ ○ ○ ○ - - -  5  8  2.00~ 4.97 ○ ○ ○ ○ ○ - -  6  9  2.00~ 5.97 ○ ○ ○ ○ ○ - -  8 11  3.00~ 7.97 13 - ○ ○ ○ ○ - - 10 13  3.00~ 9.97 - ○ ○ ○ ○ ○ ○ 13 16  6.00~12.97 - ○ ○ ○ ○ ○ ○ 16 19 10.00~15.97 19 - ○ ○ ○ ○ ○ ○ 20 23 13.00~19.97 - ○ ○ ○ ○ ○ ○ 25 28 18.00~24.94 - ○ ○ ○ ○ ○ ○   ※ 규격외 치수의 경우 DØ, H, PØ, L, B의 변경부를 명시해 주십시오.
