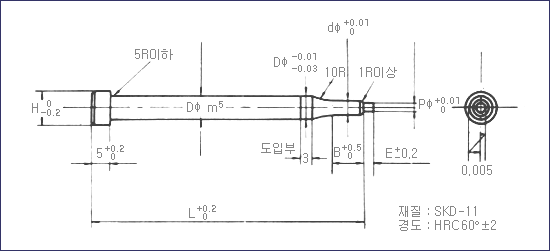

▶ 제품소개 > 금형 핀 > 펀치핀   PUNCH | PIERCE BURING | KICKER-BURING | 표준이형 LONG | 표준이형 SHORT   KICKER-표준이형 | KICKER(JECTOR) BLANK | KICKER SHORT | PILOT LONG   PILOT SHORT | STRAIGHT PILOT | PUNCH-BRANKING | STRAIGHT             PIERCE BURING PUNCH [ DBR, DBR-MT]       ● 주문방법       (TYPE) - (길이 L) … 수량   (예) DBR M4 - 72 … 10本     ● 규격표 (단위: ㎜) TYPE DØ H dØ pØ L E B 捻子仕樣 42 52 62 72 DBR M 2 +0.004 6        +0.009 9 1.65 1.00 ◎ ◎ ◎ ◎ 2 5  M2 TAP用 M2.6 2.21 1.30 ◎ ◎ ◎ ◎ 7  M2.6 TAP用 M 3 2.57 1.50 ◎ ◎ ◎ ◎ 2.5  M3 TAP用 M 4 3.40 1.90 ◎ ◎ ◎ ◎ 3 8  M4 TAP用 M 5 4.30 2.40 ◎ ◎ ◎ ◎ 10  M5 TAP用 M 6 +0.006 8        +0.012 11 5.10 2.80 ◎ ◎ ◎ ◎ 3.5  M6 TAP用 M 8 6.90 4.00 - ○ ○ ○ 13  M8 TAP用     ● 주문방법       (TYPE) - (길이 L) … 수량   (예) DBR MT4 - 72 … 10本   (TAPING 나사용 MT가 됩니다.)     ● 규격표 (단위: ㎜) TYPE DØ H dØ pØ L E B 捻子仕樣 42 52 62 72 DBR MT3 +0.004 6        +0.009 9  *  2.76  *  1.65 ◎ ◎ ◎ ◎ 2.5  7  M3 TAPING  나사用 MT4  *  3.66  *  2.20 ◎ ◎ ◎ ◎ 3  8  M4 TAPING  나사用 MT5  *  4.60  *  2.75 ◎ ◎ ◎ ◎ 10  M5 TAPING  나사用   ※ 규격외 치수의 경우 DØ, L, E, B, dØ, PØ의 변경부를 명시해 주십시오.
