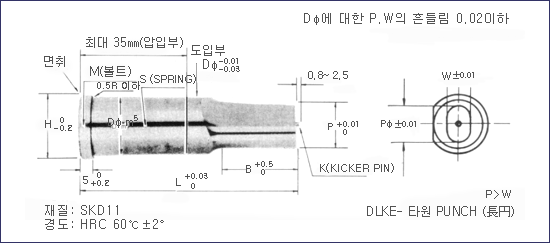

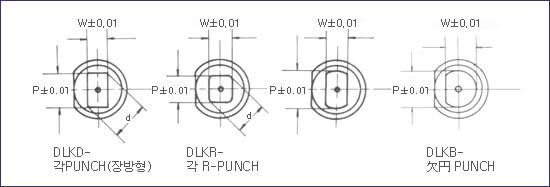

▶ 제품소개 > 금형 핀 > 펀치핀   PUNCH | PIERCE BURING | KICKER-BURING | 표준이형 LONG | 표준이형 SHORT   KICKER-표준이형 | KICKER(JECTOR) BLANK | KICKER SHORT | PILOT LONG   PILOT SHORT | STRAIGHT PILOT | PUNCH-BRANKING | STRAIGHT             KIKER 標準異形 PUNCH       ● 주문방법       (TYPE) - (길이 L) - (P x W) … 수량   (예) 長円 KICKER DLKE 8 - 60 - 7.5 x 2.5 … 10本     角形 KICKER DLKD10 - 60 - 8.5 x 3.0 … 10本     ● LONG-PUNCH 규격표 (단위: ㎜) TYPE DØ H 先端 치수 (PxW) B L (全長) P(d)최대 W 최소 50 60 70 80 90 100 DLKE DLKD DLKR DLKF DLKB  4  7 4.00 2.00 13 ○ ○ ○ - - -  5  8 5.00 2.00 ○ ○ ○ - - -  6  9 6.00 2.00 ○ ○ ○ ○ - -  8 11 8.00 3.00 19 ○ ○ ○ ○ - - 10 13 10.00 3.00 ○ ○ ○ ○ ○ ○ 13 16 13.00 5.00 ○ ○ ○ ○ ○ ○ 16 19 16.00 6.00 25 - ○ ○ ○ ○ ○ 20 23 20.00 6.00 - ○ ○ ○ ○ ○ 25 28 25.00 6.00 - ○ ○ ○ ○ ○   ● SHORT-PUNCH 규격표   TYPE DØ H 先端 치수 (PxW) B L (全長) P(d)최대 W 최소 40 50 60 70 80 90 100 DSKE DSKD DSKR DSKF DSKB  4  7 4.00 1.30 8 ○ ○ ○ ○ - - -  5  8 5.00 2.00 ○ ○ ○ ○ - - -  6  9 6.00 2.00 ○ ○ ○ ○ ○ - -  8 11 8.00 2.50 13 ○ ○ ○ ○ ○ - - 10 13 10.00 3.00 - ○ ○ ○ ○ ○ ○ 13 16 13.00 5.00 - ○ ○ ○ ○ ○ ○ 16 19 16.00 6.00 19 - ○ ○ ○ ○ ○ ○ 20 23 20.00 6.00 - ○ ○ ○ ○ ○ ○ 25 28 25.00 6.00 - ○ ○ ○ ○ ○ ○   ※ 규격외 치수의 경우는 DØ, H, L, B, P, W의 변경부를 명시해 주십시오.   ※ 회전방지 (SF加工)의 별도 지시가 없을 경우는 그림의 W側과 평행이됩니다.     회전방지 위치변경의 경우는 오른쪽 도면에 따라서 몇도라고 지시해 주십시오.   ※ 異形 PUNCH 소재규격 치수표    (下記素材로 加工합니다.)   (단위: ㎜)    ● LONG-PUNCH ● SHORT-PUNCH DØ H P 先端치수 B K (KICKERPIN)  4 +0.004 +0.009  7  1.80~ 3.97 13 0.65Ø x 25ℓ  5  8  1.80~ 4.97 0.9Ø x 25ℓ (PØ=2.8 이하는 0.65Ø x 25ℓ)  6  9  2.00~ 5.97  8 +0.006 +0.012 11  3.00~ 7.97 19 1.0Ø x 32ℓ 10 13  3.00~ 9.97 1.5Ø x 32ℓ (PØ=3.8 이하는 1.0Ø x 32ℓ ) 13 +0.007 +0.015 16  6.00~12.97 1.9Ø x 32ℓ 16 19 10.00~15.97 25 2.5Ø x 38ℓ 20 +0.008 +0.017 23 13.00~19.97 25 28 18.00~24.97 DØ H P 先端치수 B K (KICKERPIN)  4 +0.004 +0.009  7  1.20~ 3.97 13 0.65Ø x 25ℓ (PØ=1.7이하는 0.45Ø x 20ℓ)  5  8  1.80~ 4.97 0.9Ø x 25ℓ (PØ=2.8 이하는 0.65Ø x 25ℓ)  6  9 2.00~ 5.97  8 +0.006 +0.012 11  3.00~ 7.97 19 1.0Ø x 32ℓ (40L=1.0Øx25ℓ) 10 13 3.00~ 9.97 1.5Ø x 32ℓ (PØ=3.8 이하는 1.0Ø x 32ℓ ) 13 +0.007 +0.015 16  6.00~12.97 1.9Ø x 32ℓ 16 19 10.00~15.97 25 2.5Ø x 38ℓ (50L=2.5Øx32ℓ) 20 +0.008 +0.017 23 13.00~19.97 25 28 18.00~24.97
