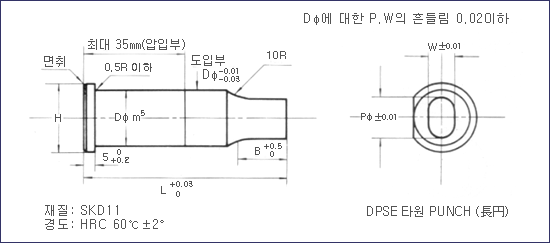

      標準異形 SHORT-PUNCH [DPSE, DPSD, DPSR, DPSF, DPSB]


  ● 주문방법

    (TYPE DØ) - (길이 L) - (P x W) … 수량
  (예) DPSD8 - 50 - 7.1 x 5.0 … 10本

  ● 규격표
(단위: ㎜)
形手呼名 TYPE DØ H 先端 치수 (P x W) 刃長
B 		L (全長)
P(d)최대 W 최소 50 60 70 80 90 100

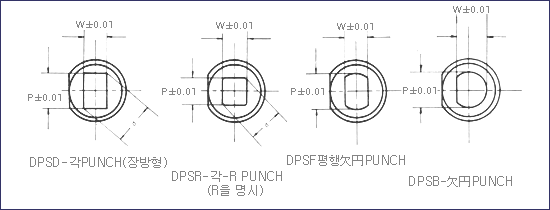

長円

角

角-R

平行欠円

欠円

DPSE

DPSD

DPSR

DPSF

DPSB

  3  5  3.00 1.00 8 ○ ○ ○ - - -
 4  7  4.00 1.20 ○ ○ ○ - - -
 5  8  5.00 1.20 ○ ○ ○ ○ - -
 6  9  6.00 1.50 ○ ○ ○ ○ - -
 8 11  8.00 2.00 13 - ○ ○ ○ - -
10 13 10.00 2.50 - ○ ○ ○ ○ ○
13 16 13.00 3.00 - ○ ○ ○ ○ ○
16 19 16.00 4.00 19 - ○ ○ ○ ○ ○
20 23 20.00 5.00 - ○ ○ ○ ○ ○
25 28 25.00 6.00 - ○ ○ ○ ○ ○

※ 규격외 치수의 경우는 DØ, H, L, B, P, W의 변경부를 명시해 주십시오.


※ 회전방지 (SF加工)의 별도 지시가 없을 경우는 그림의 W側과 평행으로 됩니다.
※ W 치수에 대한 B의 길이는아래표를 참고하십시오.

(단위: ㎜)
회전방지 위치변경의 경우는 아래도면에 따라서
몇도라고 지시해 주십시오.
W 치수 B의 限度
1.00~1.99  8
2.00~2.99 13
2.50~3.99 19
4.00~4.99 25
5.00 以上 30
