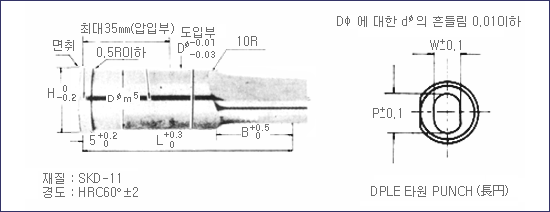

      標準異形 LONG-PUNCH [DPLE, DPLD, DPLR, DPLF, DPLB]


  ● 주문방법

    (TYPE DØ) - (길이 L) - (P x W) … 수량
  (예) DPLF 8 - 60 - 7.0 x 5.0 … 10本

  ● 규격표
(단위: ㎜)
形手呼名 TYPE DØ H 先端 치수 (P x W) 刃長
B 		L (全長)
P(d)최대 W 최소 50 60 70 80 90 100

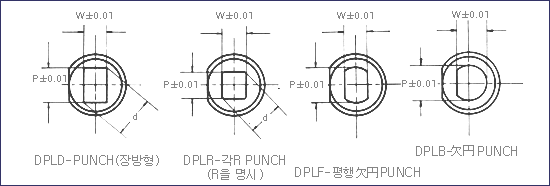

長円

角

角-R

平行欠円

欠円

DPLE

DPLD

DPLR

DPLF

DPLB

  4  7  4.00 2.00 13 ○ ○ ○ - - -
 5  8  5.00 2.00 ○ ○ ○ ○ - -
 6  9  6.00 2.00 ○ ○ ○ ○ - -
 8 11  8.00 2.50 19 ○ ○ ○ ○ - -
10 13 10.00 2.50 ○ ○ ○ ○ ○ ○
13 16 13.00 3.00 ○ ○ ○ ○ ○ ○
16 19 16.00 4.00 25 ○ ○ ○ ○ ○ ○
20 23 20.00 5.00 ○ ○ ○ ○ ○ ○
25 28 25.00 6.00 ○ ○ ○ ○ ○ ○

※ 규격외 치수의 경우는 DØ, H, L, B, P, W의 변경부를 명시해 주십시오.


※ 회전방지 (SF加工)의 별도 지시가 없을 경우는 그림의 W側과 평행으로 됩니다.
※ W 치수에 대한 B의 길이는아래표를 참고하십시오.

(단위: ㎜)
회전방지 위치변경의 경우는 아래도면에 따라서
몇도라고 지시해 주십시오.
W 치수 B의 限度
1.00~1.99  8
2.00~2.99 13
2.50~3.99 19
4.00~4.99 25
5.00 以上 30


  ● 규격표
※ 異形 PUNCH 素材 規格 치수 表 (下記 素材로 加工합니다.)
(단위: ㎜)
TYPE DØ H PØ
(先端徑)		 B
(刃長)		 L (全長)
50 60 70 80 90 100
DPL  3  5  1.00~ 2.97 13 ○ ○ ○ - - -
 4  7  1.00~ 3.97 ○ ○ ○ - - -
 5  8  2.00~ 4.97 ○ ○ ○ ○ - -
 6  9  2.00~ 5.97 ○ ○ ○ ○ - -
 8 11  3.00~ 7.97 19 ○ ○ ○ ○ - -
10 13  3.00~ 9.97 ○ ○ ○ ○ ○ ○
13 16  6.00~12.97 ○ ○ ○ ○ ○ ○
16 19 10.00~15.97 25 ○ ○ ○ ○ ○
20 23 13.00~19.97 ○ ○ ○ ○ ○
25 28 18.00~24.97 ○ ○ ○ ○ ○
