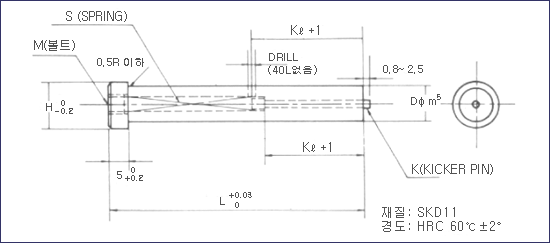

      KIKER(JECTOR) PUNCH BLANK [TPBK, HPBK]


  ● 주문방법

    (TYPE DØ) - (길이 L) … 수량
  (예) TPBK8 - 70 … 10本

  ● 규격표
(단위: ㎜)
TYPE DØ H L (全長) M
(볼트셋트)
(나사규격
x 길이) 		K
(KICKERPIN)
(徑x 길이)		 DØ kℓ
40 50 60 70 80 90 100
TPBK 4 +0.004
+0.009 		7 ◎ ◎ ◎ ◎ - - -   P=0.45
  M 2.6 x 3ℓ		  0.65Ø x 25ℓ 1.0 20.5
5 8 ◎ ◎ ◎ ◎ - - -  0.9Ø x 25ℓ
6 9 ◎ ◎ ◎ ◎ ◎ - -   P=0.5
  M 3 x 3ℓ
TPBK 8 +0.006
+0.012 		11 ○ ◎ ◎ ◎ ◎ - -   P=0.7
  M 4 x4ℓ		  40L=(1.0Øx25ℓ)
 1.0Ø x 32ℓ 		1.2 27
(40L=20)
10 13 ○ ◎ ◎ ◎ ◎ ◎ ◎   P=0.8
  M 5 x 5ℓ		  40L=(1.5Øx25ℓ)
 1.5Ø x 32ℓ
13 +0.007
+0.015 		16 ○ ◎ ◎ ◎ ◎ ◎ ◎  40L=(1.9Øx25ℓ)
 1.9Ø x 32ℓ
16 19 - ○ ◎ ◎ ◎ ◎ ◎   P=1
  M 6x 6ℓ		  2.5Øx38ℓ
 50L=(2.5ØX32ℓ)		 1.5 33
(50L=27)
20

+0.008
+0.017

 13 - ○ ◎ ◎ ◎ ◎ ◎
25 28 - ○ ◎ ◎ ◎ ◎ ◎

※ 규격외 치수의 경우는 DØ H L의 변경부를 명시해 주십시오.
